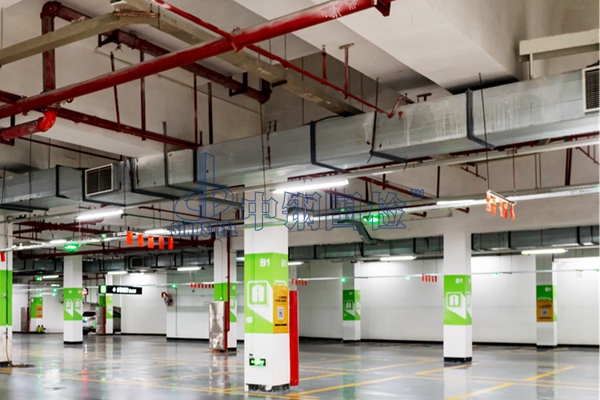

電纜橋架分為槽式、托盤式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成。建筑物內橋架可以獨立架設，也可以敷設在各種建(構)筑物和管廊支架上，應體現結構簡單，造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架。電纜橋架的作用：支撐線纜；保護線纜；管理線纜。

電纜橋架檢測產品的抽樣及判定規(guī)則：
1.樣品應該是隨機抽樣，抽樣的數量是每批產品的2%，但是不得少于3件，荷載試驗樣本取一件；
2.如果每批樣本中有1件不合格，可抽取同批產品第二樣本進行檢驗，如果檢測結果任然不合格，則該批產品為不合格；
3.防腐層質量，可允許直接對產品或者對同一材料相同制作工藝的樣本進行檢驗。

電纜橋架檢測內容：
1.板材厚度；
2.保護電路連續(xù)性試驗；
3.表面防護層附著力：電鍍鋅層、熱固性粉末靜電噴涂涂層、熱浸鍍鋅層；
4.表面防護層厚度：VCI雙金屬涂層、電鍍鋅層、熱固性粉末靜電噴涂涂層、熱浸鍍鋅層、陽極氧化層；
5.表面防護層均勻性：VCI雙金屬涂層、熱固性粉末靜電噴涂涂層、熱浸鍍鋅層、陽極氧化層；
6.尺寸精度檢查；
7.防護等級試驗；
8.機械載荷試驗；
9.耐火等級試驗；
10.人工氣候防護試驗：交變濕熱試驗；
11.鹽霧試驗；
12.外觀；
13.撞擊試驗；
其中，耐火電纜橋架的耐火極限分為三級：NH1，NH2，NH3，耐火極限時間分別為30分鐘，45分鐘，60分鐘。

出廠檢驗項目：
需要全檢的項目是：1.外觀質量；2.焊接表面質量；
可以進行抽檢的項目有：1.尺寸精度；2.防腐層厚度及附著力；3.熱浸鋅層均勻性。
型式檢驗的情況：
1.新產品試制定制鑒定；2.正式生產后，材料、結構、工藝有較大改變；3.產品停產一年后恢復生產；4.國家質量檢測機構或認證組織要求對該產品進行型式檢驗時。

檢測案例
樣品名稱：防火電纜橋架
規(guī)格型號：WMQJ-200*100
工程名稱：31111 工程
工程部位：JXK-1，2，4，5，7，8，9
檢測依據：1.GB/T 13452.2-2008；2.JB/T 10216-2013。
判定依據：JB/T 10216-2013《電控配電用電纜橋架》
檢測項目：1.外觀，2.撞擊試驗，3.機械載荷試驗，4.表面防護層均勻性：熱固性粉末靜電噴涂涂層，5.表面防護層厚度：熱固性粉末靜電噴涂涂層，6.耐火等級試驗，7.表面防護層附著力：熱固性粉末靜電噴涂涂層。
完成期限：7 天
